- 适用于控制各种不带位移反馈的双电磁铁比例方向阀
- 直接+24V供电
- CPU采用功能强大的32位处理器
- 最小驱动电流实时可调
- 且不得大于最大驱动电流2.5A(出厂设置值位0)
- 最大驱动电流2.5A且可调,
- 可调范围为设定的最小值至2.5A(出厂设置值为0.8A)
- 斜坡上升速度和下降速度分别可设置(0.01-5s(出厂设置速度值最大值0秒)
- 通过指示灯,数码管和按键进行工作状态,功能以及参数的显示调整
- 用户数据可设定、可存储。受密码保护
- 控制信号为差分电压输入
- 系统自带参考电压输出,连接外部电位器即可作输入控制信号
- 采用高频PWM伺服驱动技术和快速驱动回路
- 故障诊断功能,对供电欠压、线圈短路、开路等异常状况进行提示
- 电源错级保护
|
接线端子 |
功能和接线方式 |
|
1 V+ |
C1+：-10······10V（-10V······控制电磁铁a,0······10V控制电磁铁b) |
|
2 V- |
C1-：0V（接参考端VR-或者类似PLC控制器差分信号低电位端） |
|
3 NC |
备用 |
|
4 NC |
备用 |
|
5 l- |
电流信号输出端（4~20mA） |
|
6 l+ |
电流信号输入端 |
|
7 NC |
备用 |
|
8 VR+ |
参考电压+10V输出（接10K或者20K电位器的一端） |
|
9 VR- |
-10V输出（接10K或者20K电位器的另一端） |
|
10 +US |
+24V电源输入（V+） |
|
11 GND |
电源地输入（V-） |
|
12 a+ |
电磁阀输出正端（电流：0…0.8A） |
|
13 a- |
电磁阀输出负端 |
|
14 b+ |
电磁阀输出正端（电流：O0.8A） |
|
15 b- |
电磁阀输出负端 |

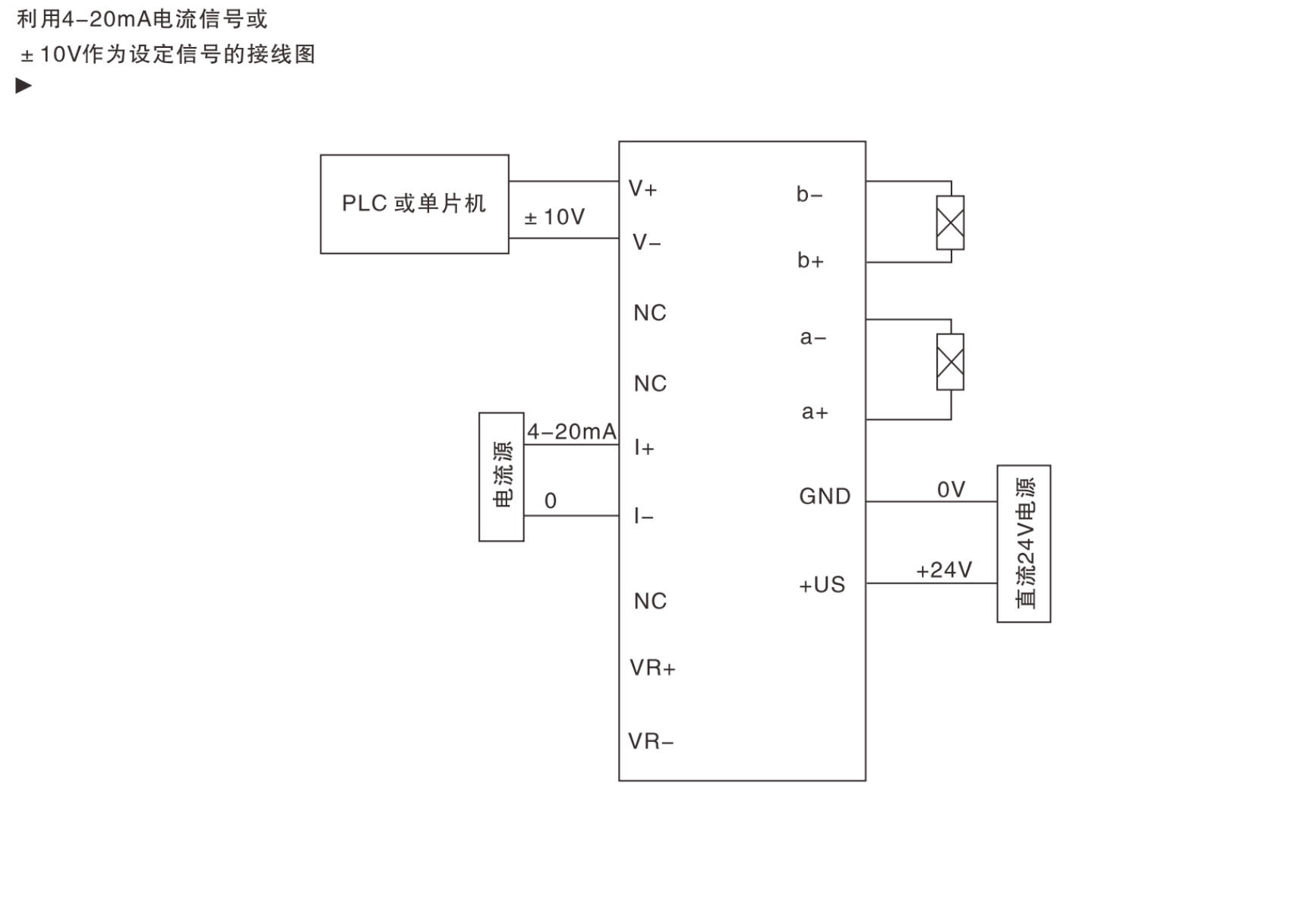

备注：控制信号输入有3种方式

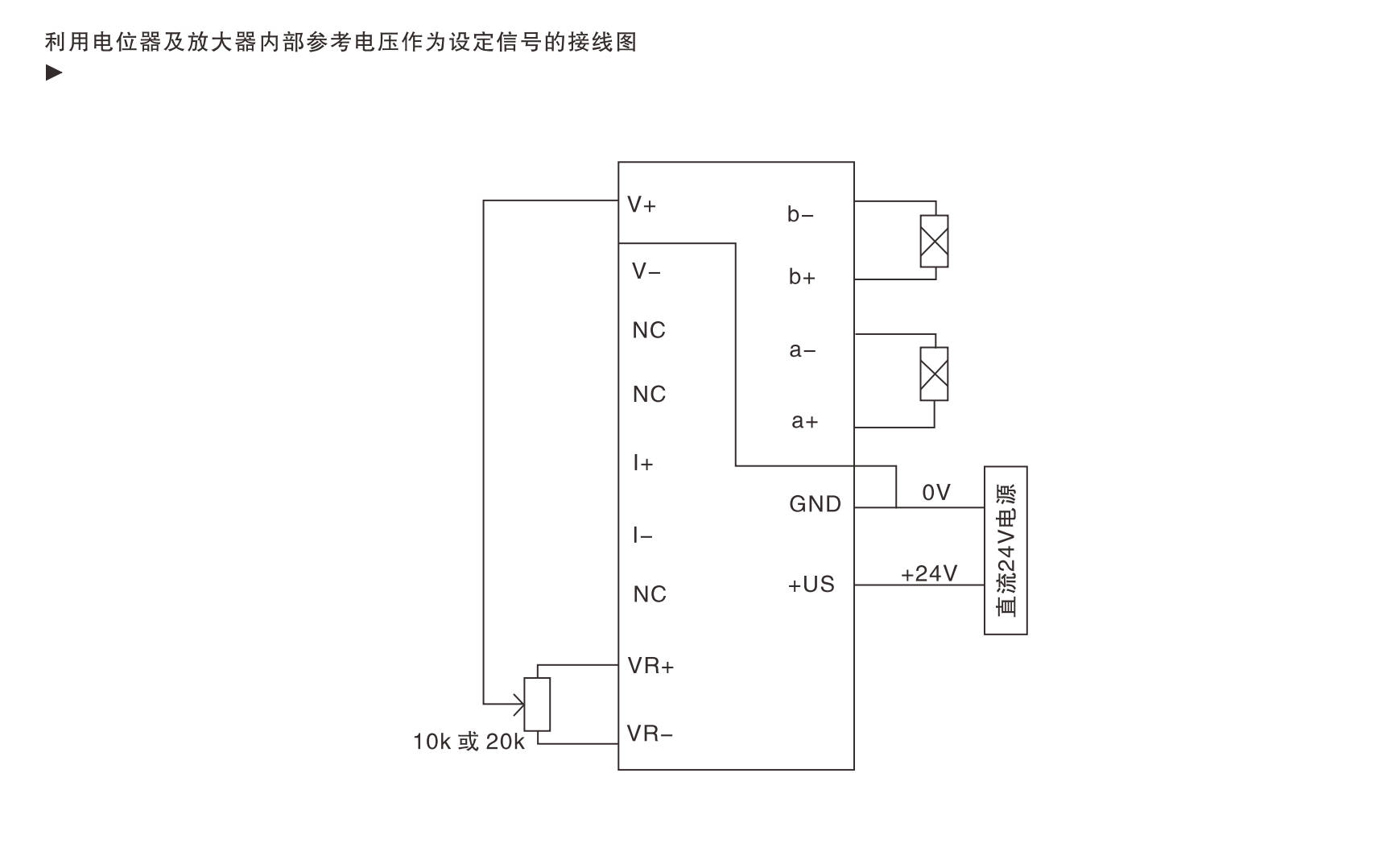

1：利用放大器自带的-10----10V参考电压输出，只需接入10K或20K的电位器，将电位器接入VR+和VR-，另一输出
端则接入V+，V-接VR-，接一个电位器即可控制比例阀。
2：外部信号采用4-20mA电流输入控制，1+接外部电流正端，1-接外部电流负端。
3：外部信号由控制器（比如PLC或者自制的控制器）接入，信号类型为差分信号，差分电压范围为-10V·10V，其中
V+接信号高电位端，V-接低电位端。
|
工作电压 |
+24V |
|
浪涌电压 |
+40V |
|
最小开启电压 |
+18V |
|

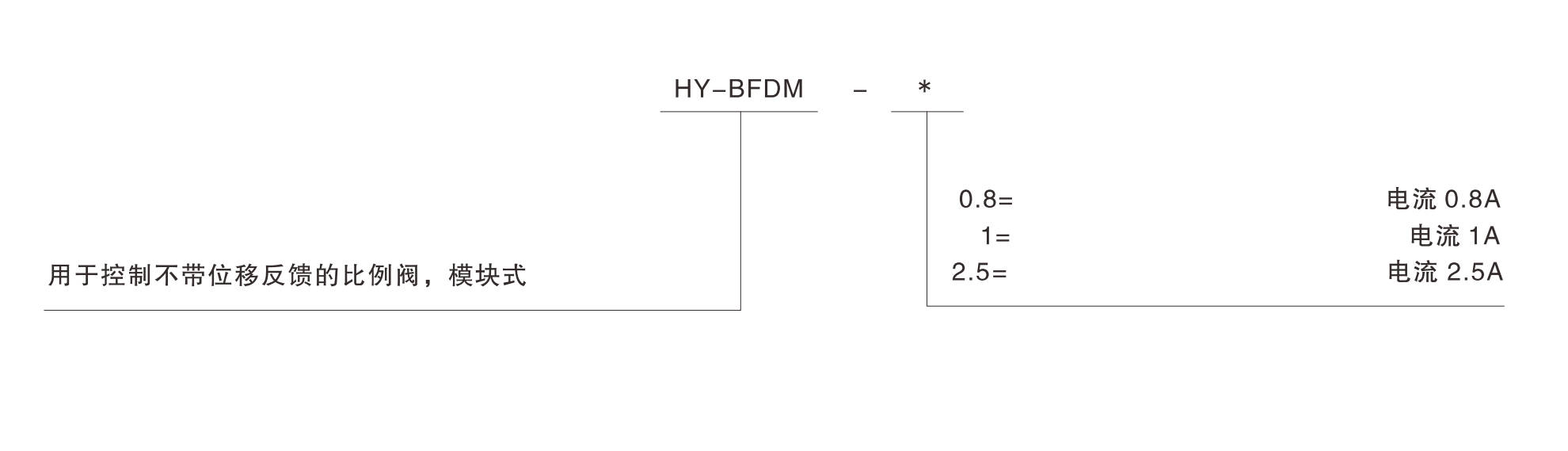

最大驱动电流 |
最大驱动电流参见选型 |
|
最小驱动电流 |
0A可调范围：小于最大值 |
|
保险丝 |
2A（5A） |
|
差分电压输入 |
|
|
范围 |
-10V·····+10V |
|
分辨率 |
<10mV |
|
自带参考电压VR+ |
10 |
|
自带参考电压VR- |
-10V |
|
电流控制信号输入 |
4······20mA(4mA对应0%，20mA对应100%） |
|
接线方式 |
15针接头（螺纹接线端子） |
| 允许的工作温度范围-20 |
-20-70℃ |
|
存储的温度范围 |
-40-85℃ |
|

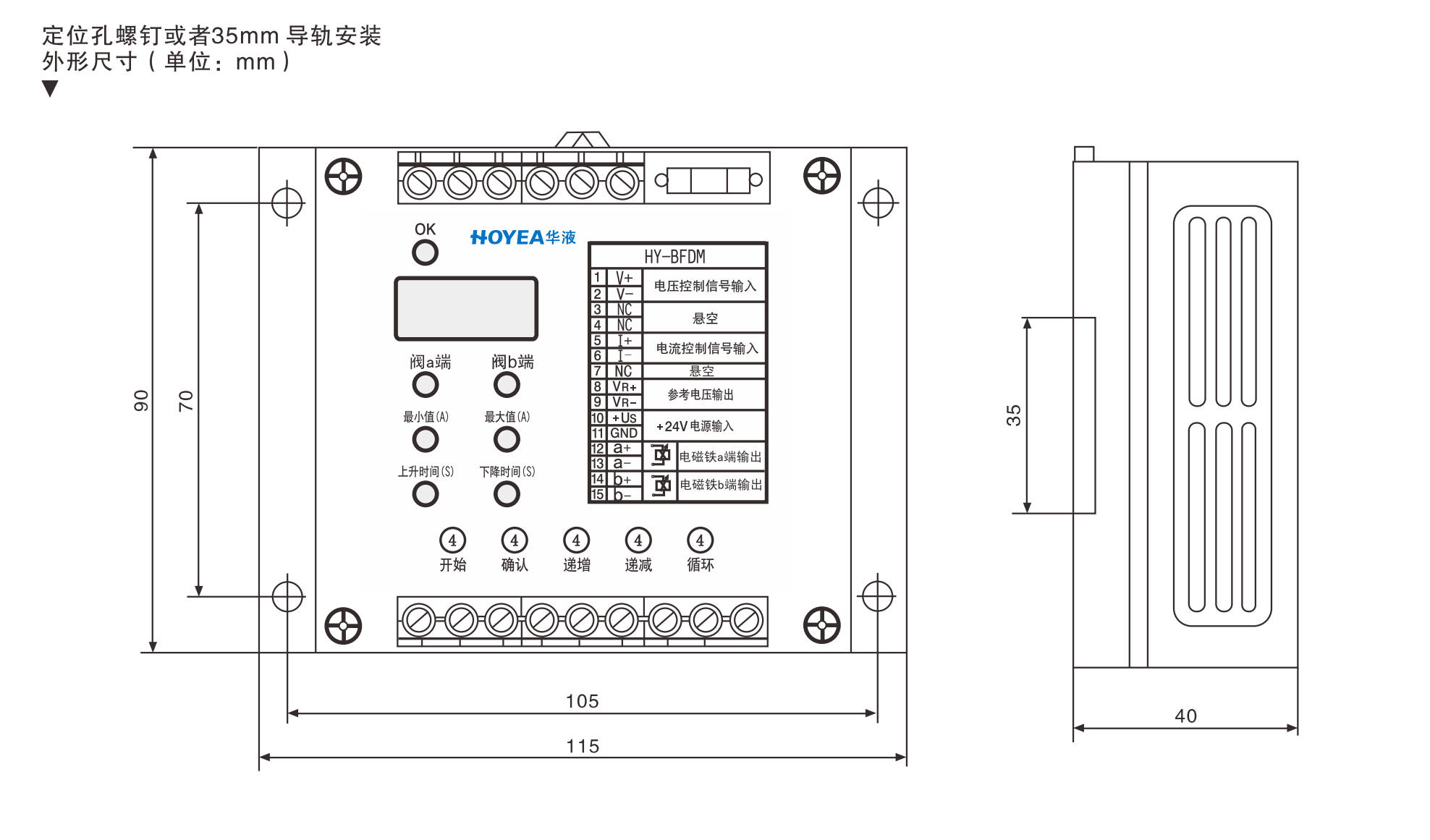

模块外形（长x宽x高） |
115x90x40 |
