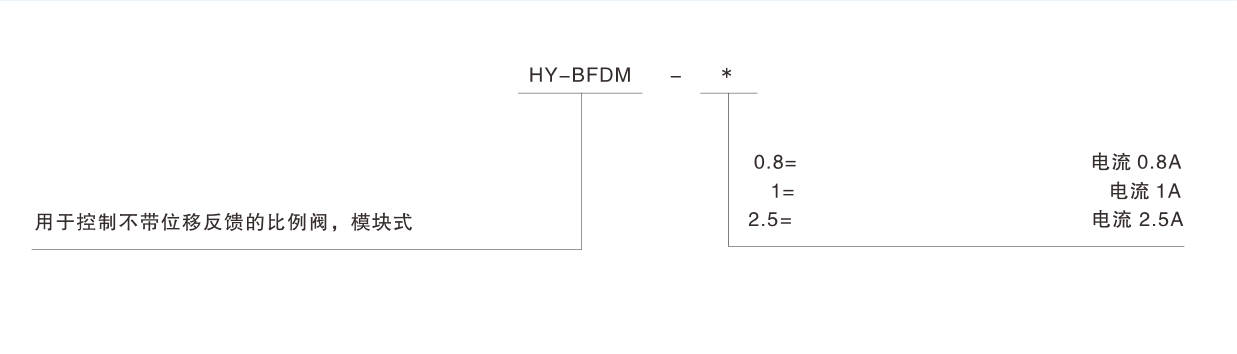

- 适用于控制各种不带位移反馈的单电磁铁比例阀
- 直接+24V供电
- CPU采用功能强大的32位处理器
- 最小驱动电流实时可调
- 且不得大于最大驱动电流2.5A(出厂设置值位0）
- 最大驱动电流25A且可调,可调范围为设定的最小值至2.5A(出厂设置值为0.8A）
- 斜坡上升速度和下降速度分别可设置(0.01-5s)(出厂设置速度值最大值0秒）
- 通过指示灯,数码管和按键进行工作状态,功能以及参数的显示调整
- 用户数据可设定、可存储。受密码保护
- 控制信号为差分电压输入
- 系统自带参考电压输出,连接外部电位器即可作输入控制信号
- 釆用高频PWM伺服驱动技术和快速驱动回路
- 故障诊断功能,对供电欠压、线圈短路、开路等异常状况进行提示
- 电源错级保护
|
接线端子 |
功能和接线方式 |
|
1 S1 |
电流信号流出端（4…20mA） |
|
2 S2 |
电流信号输入端 |
|
3 S3 |
备用 |
|
4 C1+ |
C1+：0······10V（接电位器信号或者类似PLC控制器差分信号高电位端） |
|
5 C1- |
C1-：0V（接参考端VR-或者类似PLC控制器差分信号低电位端） |
|
6 C2+ |
C2+：0······10V（接电位器信号或者类似PLC控制器差分信号高电位端 |
|
7 C2- |
C2-：OV（接参考端VR-或者类似PLC控制器差分信号低电位端） |
|
8 VR+ |
参考电压+10V输出（接10K或者20K电位器的一端） |
|
9 VR- |
0V输出（接10K或者20K电位器的另一端） |
|
10 +US |
+24V电源输入（V+） |
|
11 GND |
电源地输入（V-） |
|
12 P- |
压力电磁阀输出负端（电流：0……2.5A） |
|
13 P+ |
压力电磁阀输出正端 |
|
14 F- |
流量电磁阀输出负端（电流：0……2.5A） |
|
15 F+ |
流量电磁阀输出正端 |
备注：控制信号输入有3种方式

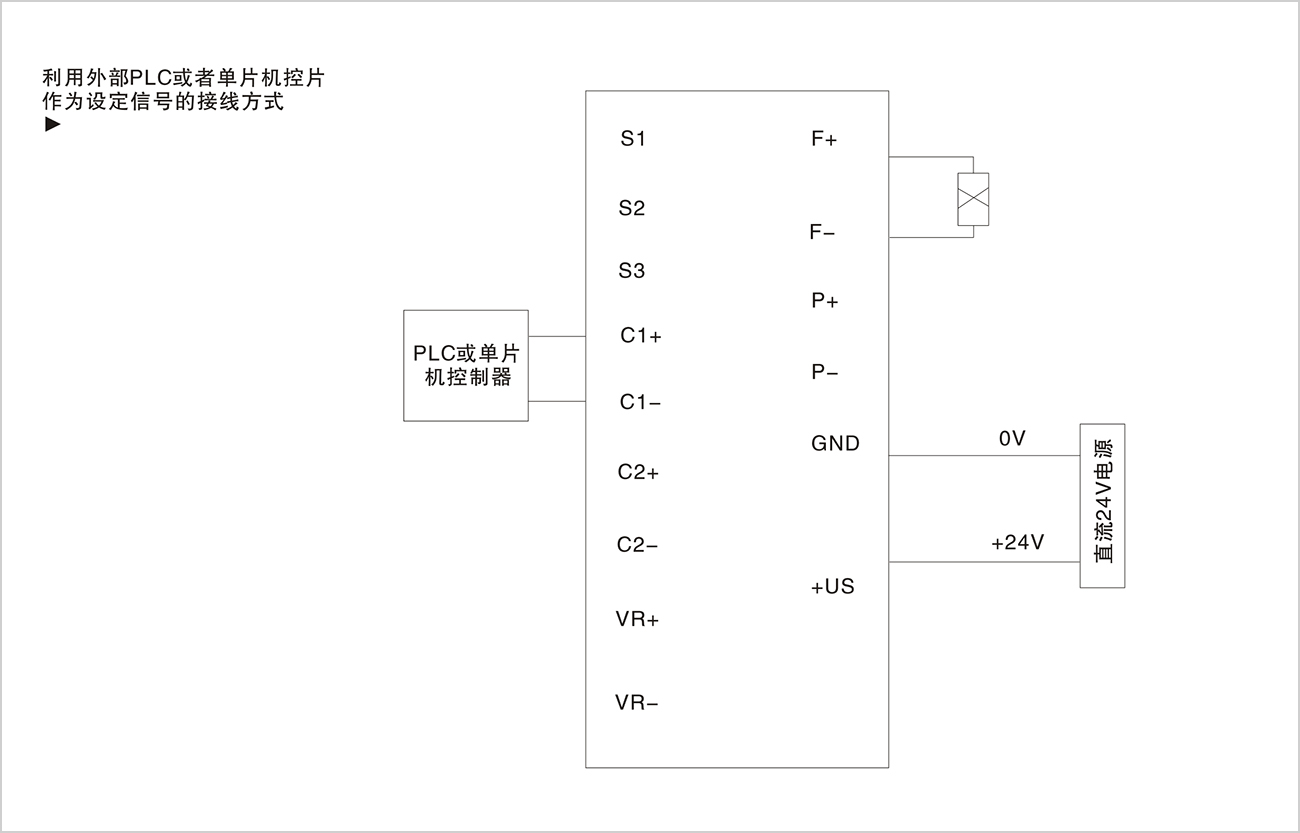

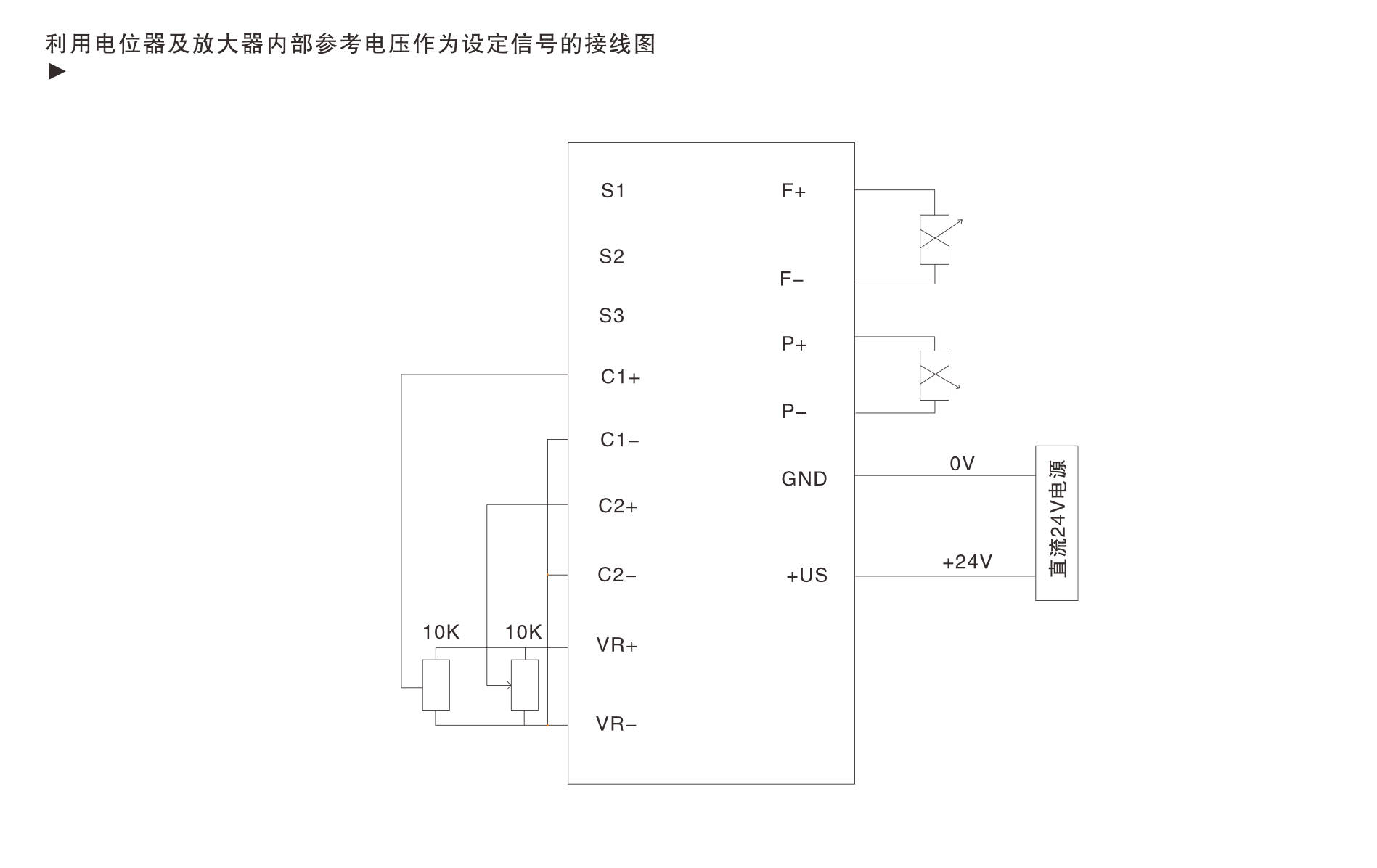

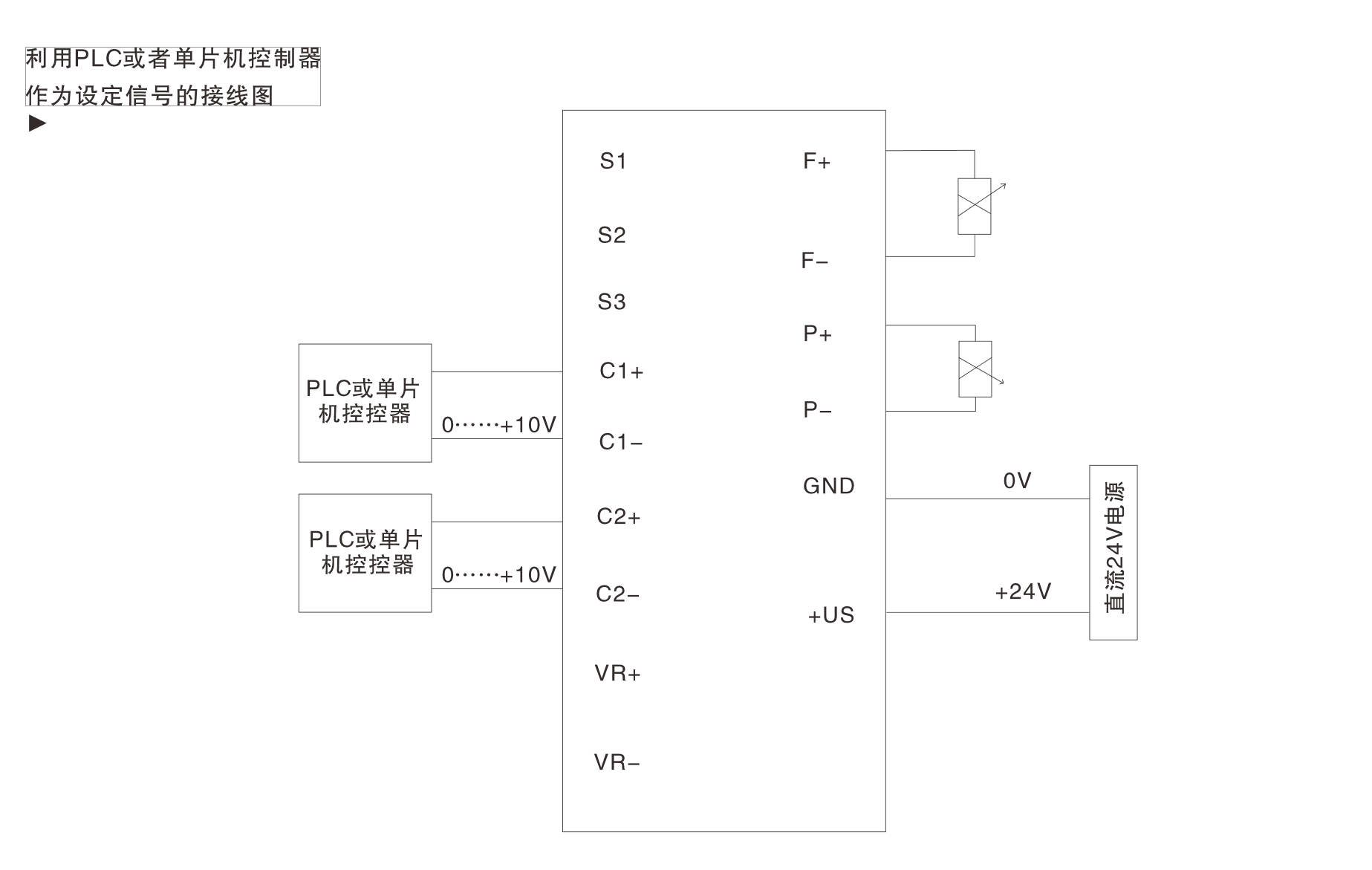

1：利用放大器自带的10V参考电压输出，只需接入10K或20K的电位器，将电位器接入VR+和VR-，另一输出端则接入C1+（流量阀控制信号）或者C2+（压力阀控制信号），C1-或C2-接VR-，接两个电位器即可分别控制压力阀和流量阀；2：外部信号由控制器（比如PLC或者自制的控制器）接入，信号类型为差分信号，差分电压范围为0···10V，控制压力电磁阀的接线端子为C1+和C1-，其中C1+接信号高电位端，C1-接低电位端，控制流量电磁阀的接线端子为C2+和C2-，其中C2+接信号高电位端，C2-接低电位端。
|
工作电压 |
+24V |
|
浪涌电压 |
+40V |
|
最小开启电压 |
+18V |
|
最大驱动电流 |
最大驱动电流参照选型 |
|
最小驱动电流 |
0A可调范围：小于最大值 |
|
保险丝 |
2A（5A） |
|
差分电压输入 |
|
|
范围 |
0……+10V |
|
分辨率 |
<10mV |
|
自带参考电压 VR+ VR- |
10V |
|
0 |
|
|
电流控制信号输入 |
4……20mA（4mA对应0%，20mA对应100% |
|
接线方式 |
15针接头（螺纹接线端子） |
|
允许的工作温度范围 |
-20-70℃ |
|
存储的温度范围 |
-40-85℃ |
|

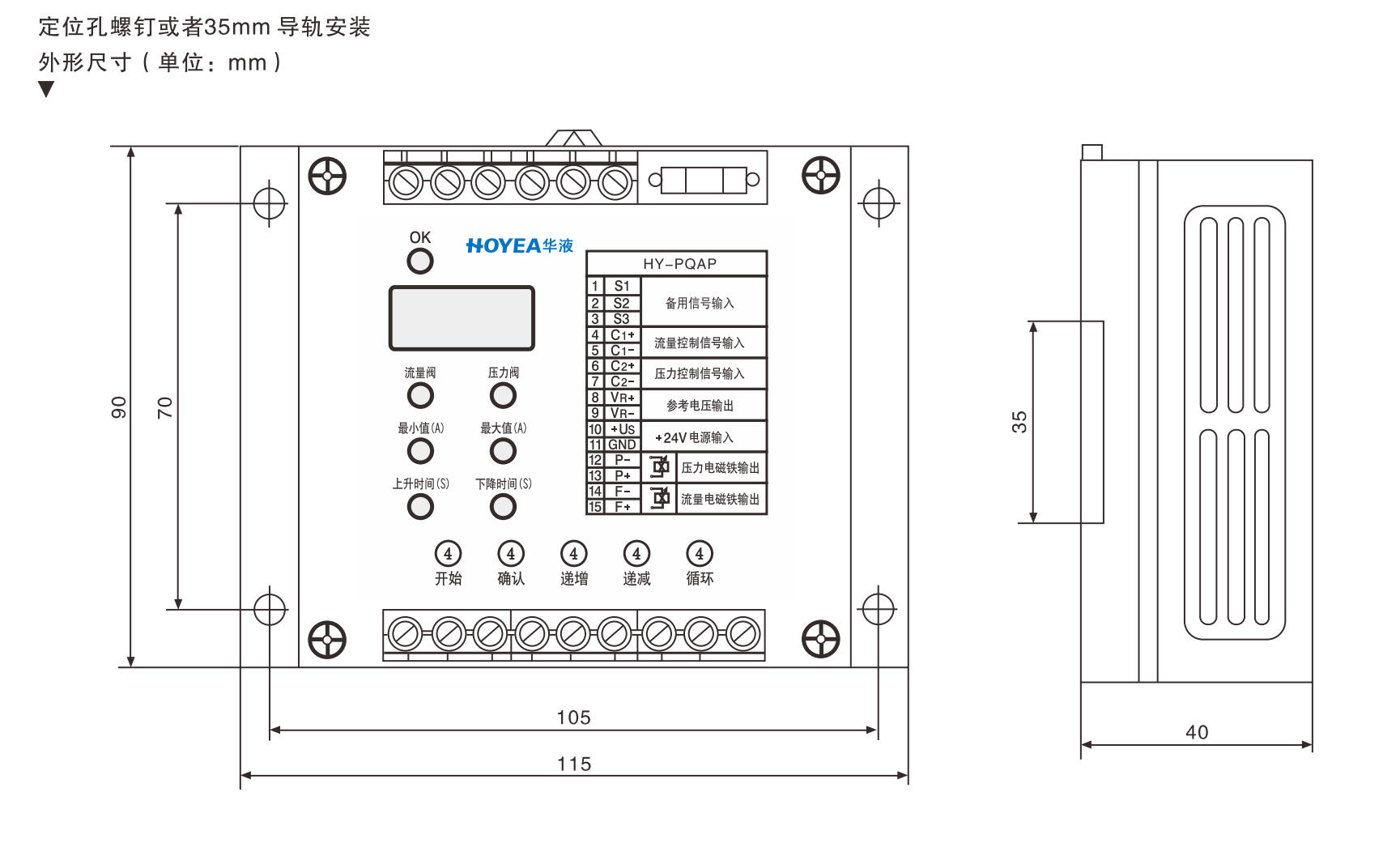

模块外形（长×宽×高） |
115×90×40 |
