顺序阀

使用说明:
顺序阀用于按顺序进给2个油缸,当初级电路功能已完成压力设置时,提供流体到次级电路,自由回流。对背压不敏感,它允许使用电路压力控制两个驱动器。

应用:
按图示安装说明,使用2个执行机构。
按不同用途,安装时需注意,流量可自由从C到V,但当阀达到设定压力时,流量会从V到C
PDF样本下载
  • 技术参数
  • 机能符号

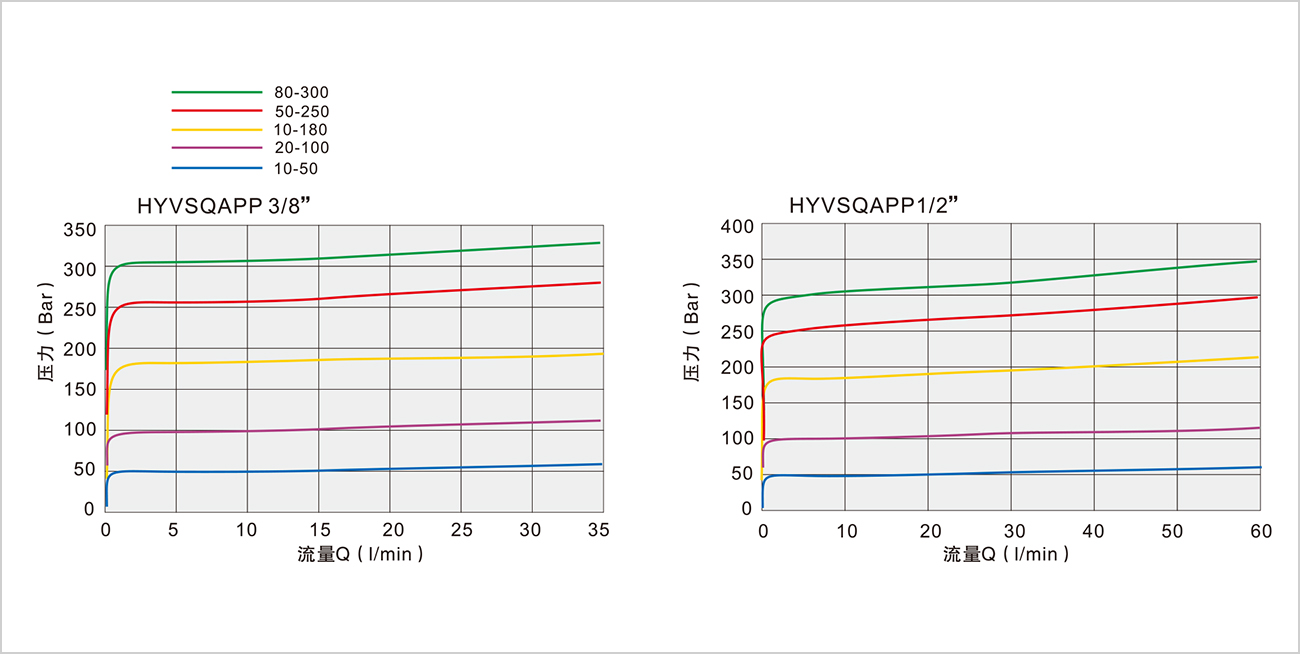

  • 压降曲线
  • 外形尺寸
  • 规格

    3/8”

    3/8”

    最大流量(L/min)

    35

    35


    弹簧


    设定范围(Bar)

    10-50*

    20-100

    10-180 Standard

    50-250

    80-300

    压升

    (Bar/turn)Q=4L/min

    7

    12

    30

    45

    50

    标准设定(Bar)

    30

    75

    90

    130

    150




    型号

    V/C

    L

    L1

    L2

    L3

    L4

    L5

    D

    H

    S

    HYVSQAPP 3/8”

    G3/8”

    74

    149

    55

    12

    39

    56

    8.5

    70

    30

    HYVSQAPP 1/2”

    G 1/2”

    80

    155

    55

    18

    37

    55

    8.5

    70

    30
