电液换向阀

电液换向阀是电磁阀作为先导控制的滑阀式换向阀,用于控制液流的通断和流动方向。
PDF样本下载
  • 参数说明
  • 型号说明
  • 机能符号
  • 电磁铁命名
  • 特性曲线
  • 外形尺寸
  • 底板尺寸
  • 技术参数(使用时如果超出了规定的技术参数的范围,请向华液公司咨询)

    通径

    10、16、25、32

    安装位置

    任意,(液压对中的应水平安装)

    使用环境温度            (℃)

    -30~50

    液压参数


    规格

    03

    04

    06

    10

    FWH

    HFWH

    FWH

    HFWH

    FWH

    HFWH

    FWH

    HFWH

    最高工作压力

    (MPa)

    油口  P,A,B

    28

    35

    28

    35

    28

    35

    28

    35

    油口T

    控制油内泄

    10

    控制油外泄

    25

    油口Y


    10

    最大流量(L/min)

    160

    300

    650

    1100

    最低控制压力  (MPa)

    弹簧复位

    1.0

    1.2

    1.3

    0.8

    液压对中

    -

    1.2

    1.8

    0.8

    最高控制压力  (MPa)

    25

    工作介质

    矿物质液压油、磷酸酯液压油

    介质温度范围(℃)

    -30~80

    介质粘度范围(mm2/s)

    2.8~800

    污染度

    油液最高允许污染度按NAS1638第9级,推荐过滤器过滤精度最小β10≥75。

    通径                                              10

    16

    25

    32

    最低控制压力

    控制油外控1)

    (MPa)

    弹簧复位三位阀

    1.0

    1.2

    1.3

    0.8

    液压对中三位阀

    -

    1.2

    1.8

    0.8

    弹簧复位二位阀

    1.0

    1.2

    1.3

    1.0

    液压对中二位阀

    0.8

    1.2

    0.8

    0.5


    0.653)无预压阀

    0.45有预压阀或足够大的流量

    最大流量     (L/min)

    160

    300

    650

    1100


    说明:
    1)内腔不适用于2B3、3C3、3C5、3C7、3C25;
    2)适用于2B3、3C3、3C5、3C7、3C25;
    3)在中位油P至T或当阀经中位(二位阀)时,流量足够保由P至T有压降0.65MPA,才能用控制油控。


    电磁铁的电气参数


    电压类别

    直流电源

    交流电源

    电压                     (V)

    12、24

    110、220/50Hz

    消耗功率                 (W)

    30

    -

    吸合功率                 (VA)

    -

    46

    启动功率                 (VA)

    -

    130

    运行状态

    连续

    环境温度                 (℃)

    至+50

    最高线圈温度2)               (℃)

    +150

    阀的保护形式符合标准DIN40 050

    IP65


    说明:
    1、用于中位卸荷换向阀,需单独订货,电液10通径(FWH-03)无此阀。
    2、当控制压力高于25MPa时采用。

    03规格   特性曲线(试验条件 :在υ=41mm2/s和t=50℃下测得)

    04规格   特性曲线(试验条件 :在υ=41mm2/s和t=50℃下测得)

    06规格   特性曲线(试验条件 :在υ=41mm2/s和t=50℃下测得)

    10规格   特性曲线(试验条件 :在υ=41mm2/s和t=50℃下测得)

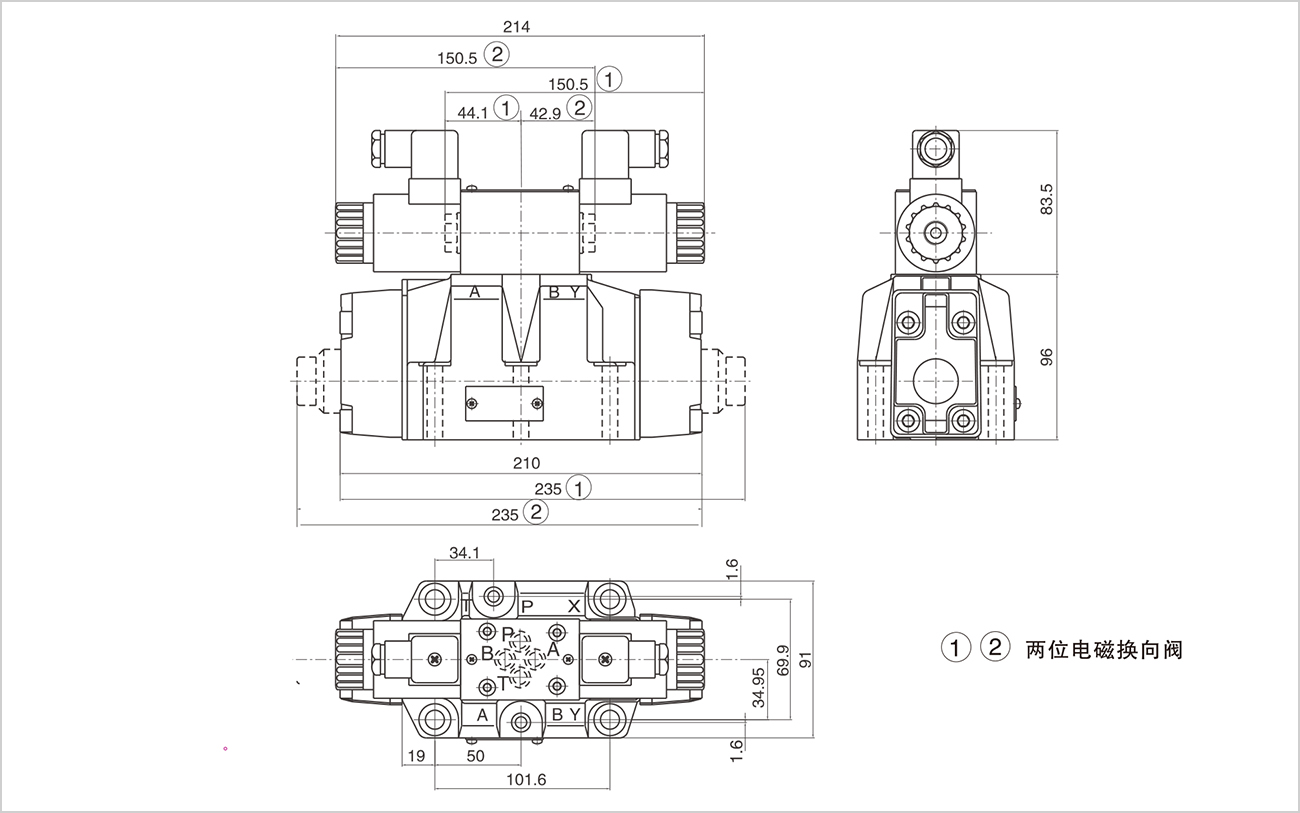

    03 直流插座式

    03 直流线盒式

    03 交流插座式

    03 交流线盒式

    04 直流插座式

    04 直流线盒式


    04 交流插座式


    04 交流线盒式

    06 直流插座式

    06 直流线盒式

    06 交流插座式

    06 交流线盒式

    10 直流插座式

    10 直流线盒式

    10 交流插座式

    10 交流线盒式

    03  底板尺寸

    04  底板尺寸

    06  底板尺寸

    10  底板尺寸
