比例三通减压阀

3DREP型三通比例减压阀由比例电磁铁直接驱动,将输入的电信号按比例地转化成压力输出信号。
比例电磁铁是带中心螺纹和可更换线圈的湿式可控直流电磁铁。
直控式比例阀用于压力控制。
PDF样本下载
  • 参数说明

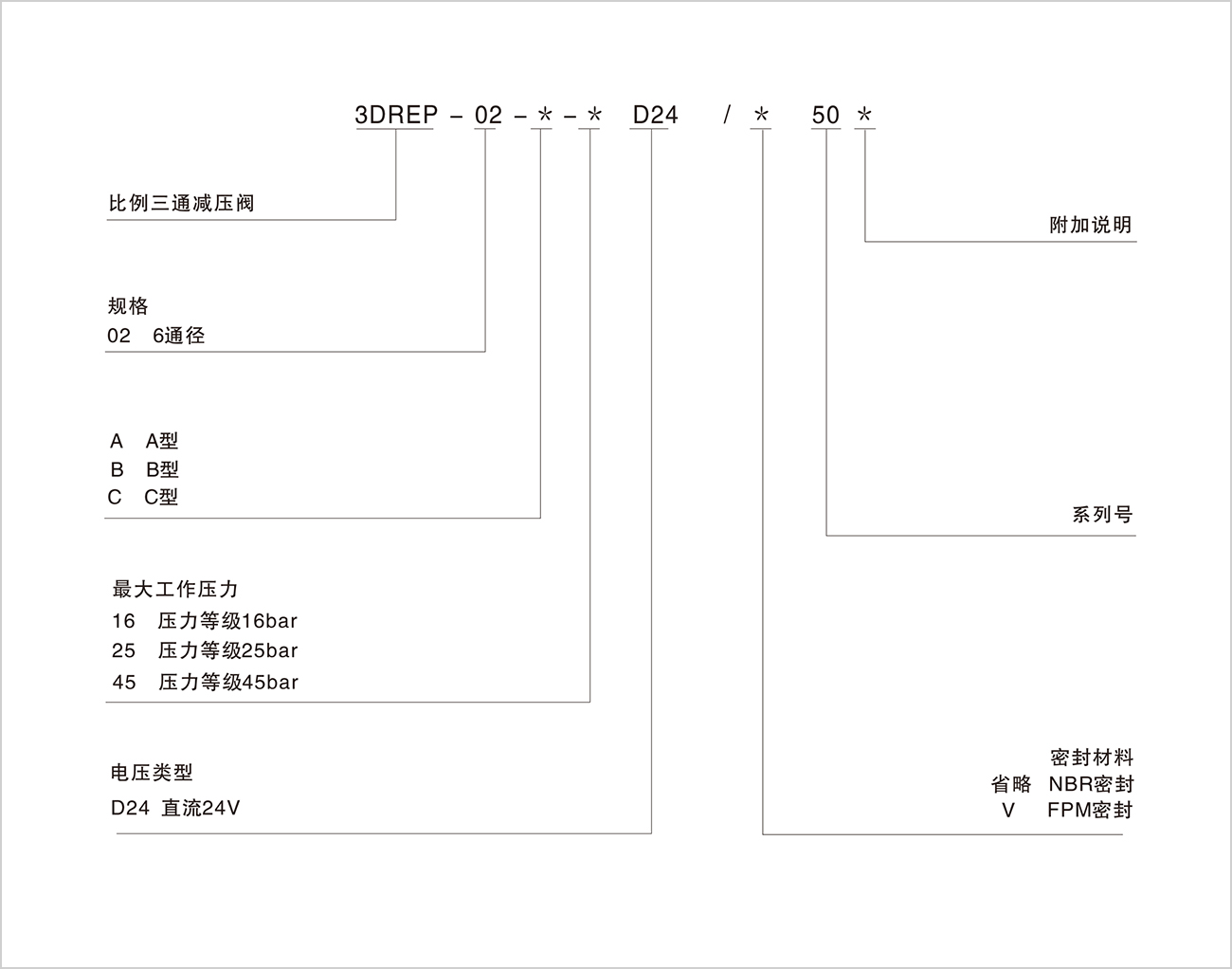

  • 型号说明

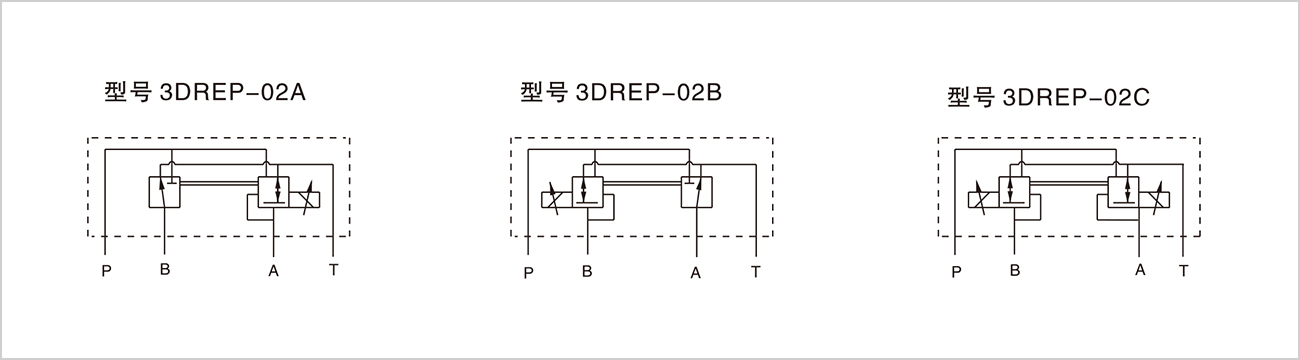

  • 机能符号

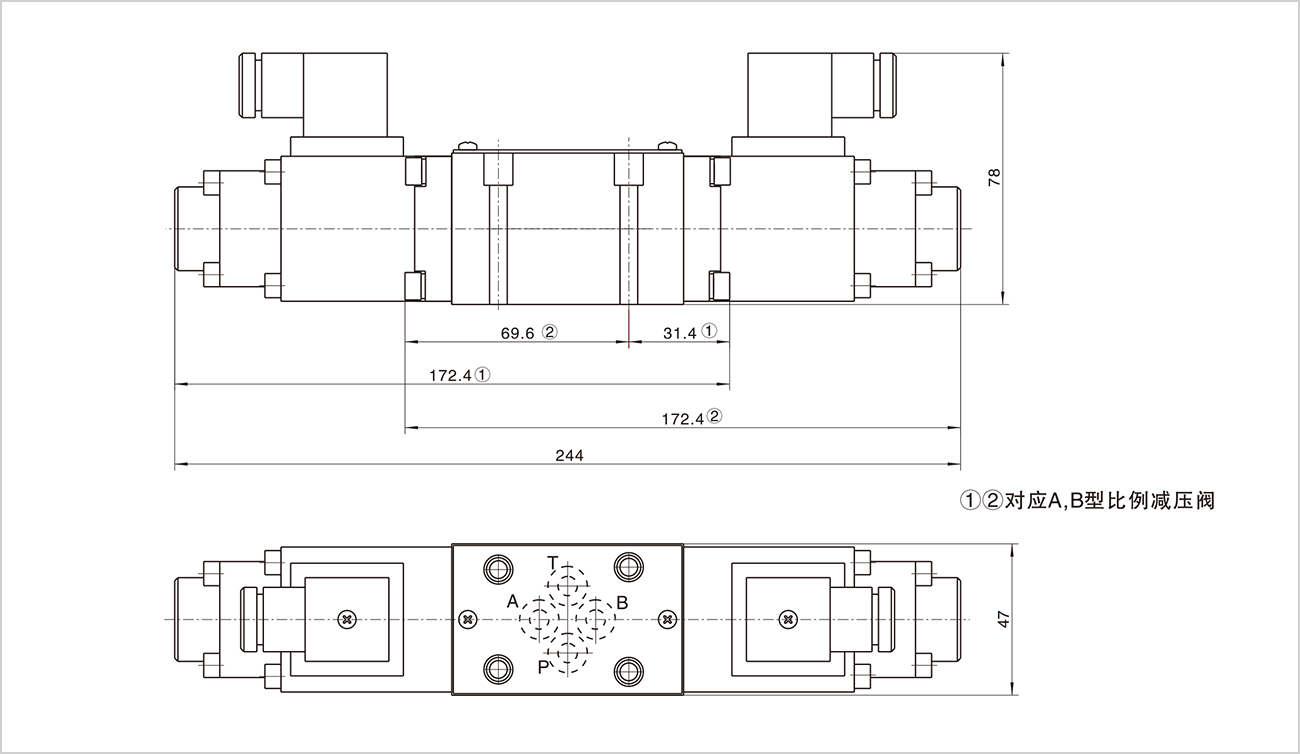

  • 外形尺寸

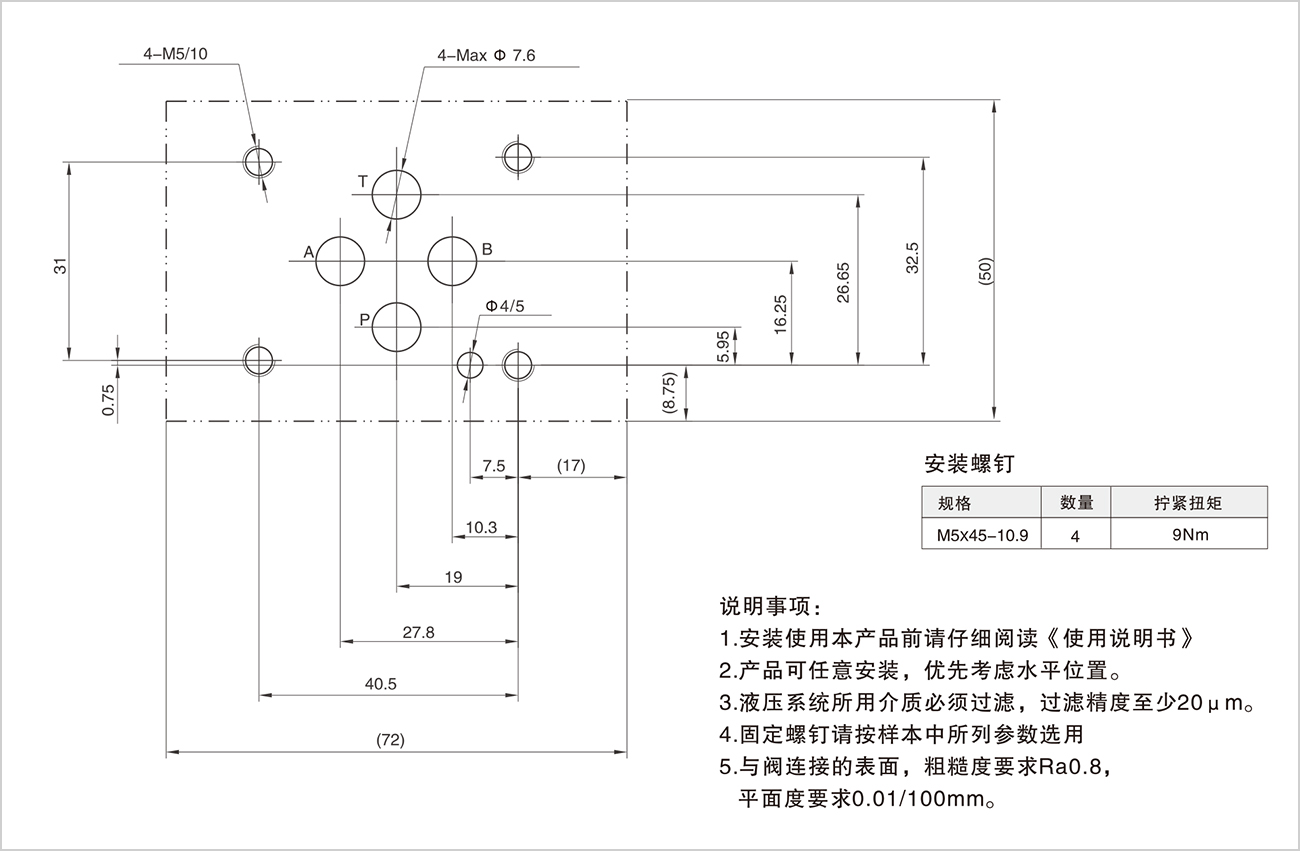

  • 02 底板尺寸
  • 技术参数

    型号

    3DREP-02

    安装位置

    任意,建议水平安装

    贮藏温度                         (℃)

    -20~80

    使用环境温度                     (℃)

    -20-70

    液压参数

    工作压力           (bar)

    P

    压力等级16

    20~100

    压力等级25

    30~100

    压力等级45

    50~100

    T

    0~30

    最大流量                     (L/min)

    15(∆p=50bar)

    工作介质

    矿物质液压油;磷酸酯液压油

    介质粘度范围               (mm2/s)

    20~-380

    介质温度范围                  (℃)

    -20~+70

    滞环                          (%)

    ≤3

    重复精度                      (%)

    ≤1

    灵敏度                        (%)

    ≤1

    污染度

    油液最高允许污染度按NAS1638第9级,

    推荐过滤器过滤精度最小β10≥75。

    电气参数

    电压类型

    直流电源

    每个电磁铁最大电流             (A)

    2.5

    线圈电阻                       (Ω)

    19.5

    通电率                         (%)

    100

    最高线圈温度                   (℃)

    可达150

    电气连接

    带插座,按DIN EN 175 301 - 803及ISO4400

    带插头,按DIN EN 175 301 - 803及ISO4400

    保护等级,按DIN 40 050

    IP65
