比例换向阀(BFWE 2X系列)

二位四通和三位四通比例换向阀
直动式
阀芯带位移电反馈
型号BFWE和BFWNE

6通径和10通径
2X系列
最高工作压力  315bar
6通径    最大流量   80L/min
10 通径 最大流量  180L/min
PDF样本下载
  • 参数说明

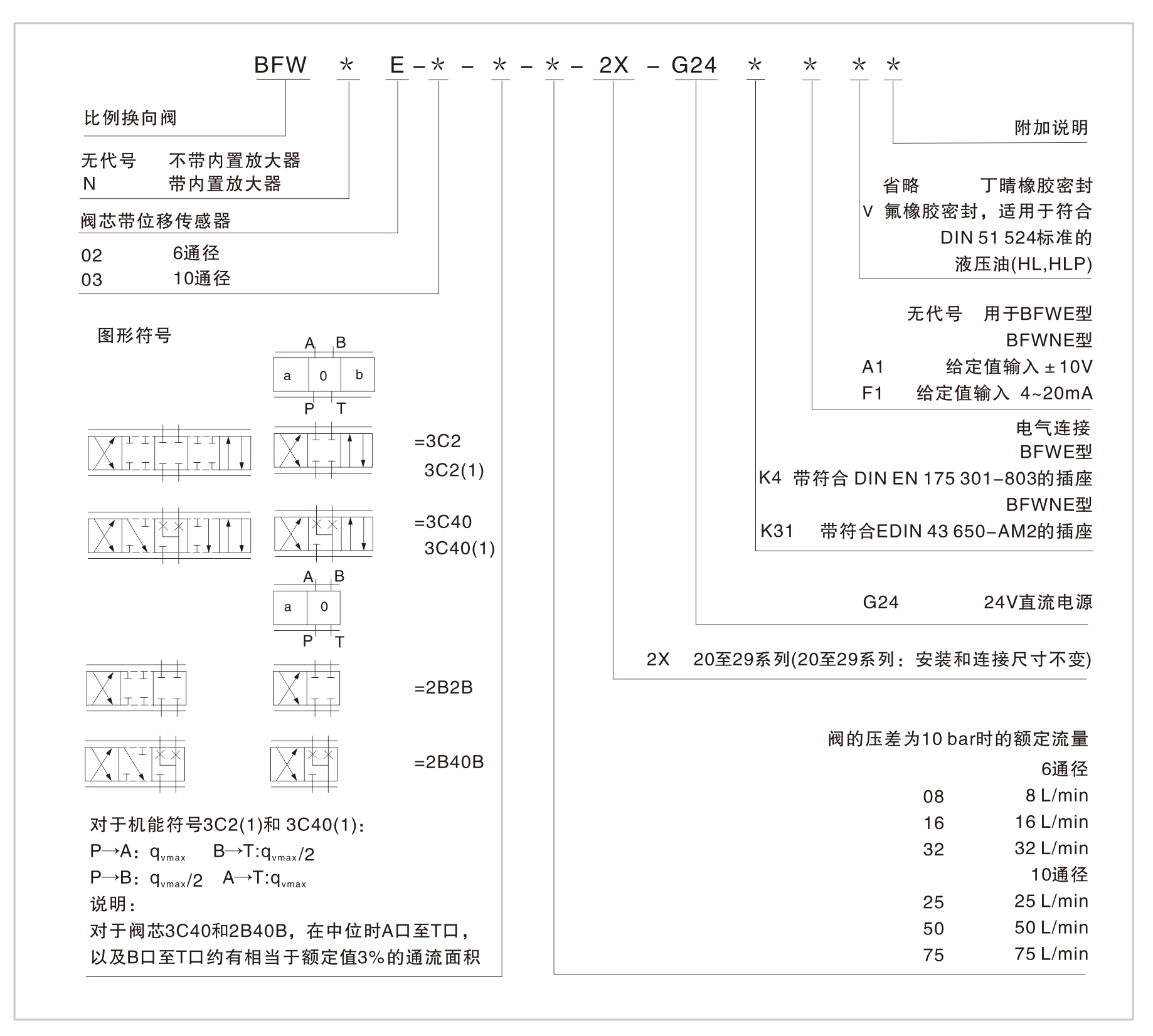

  • 型号说明

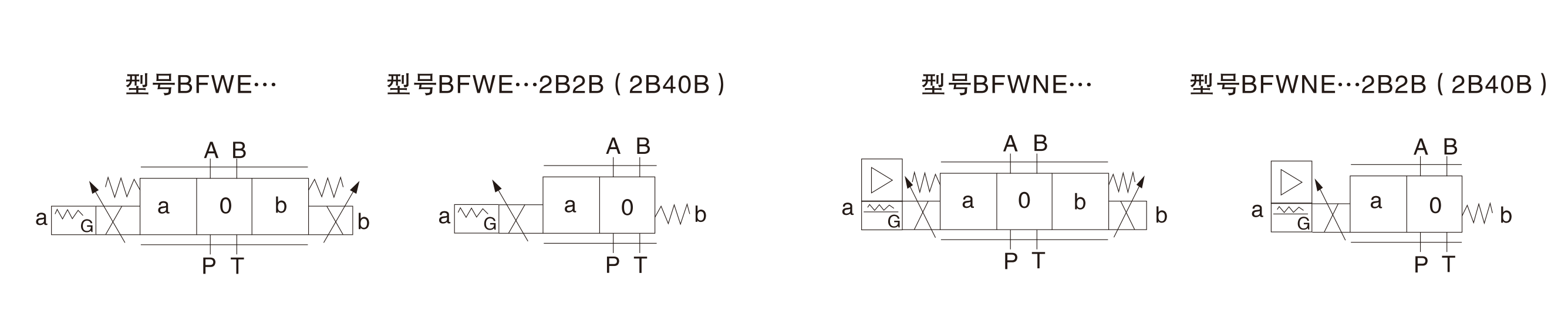

  • 机能符号

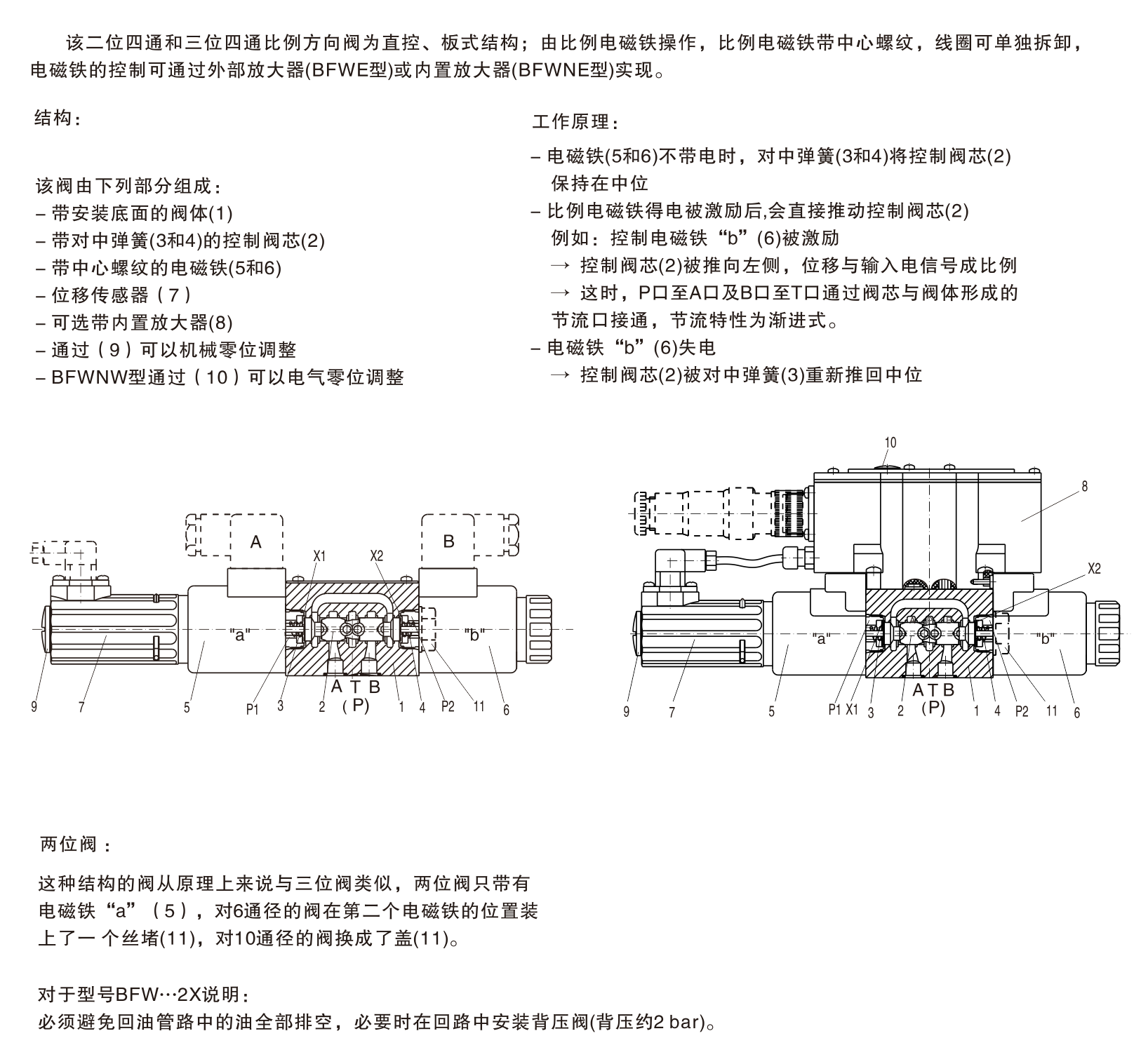

  • 功能说明和剖面图
  • 电气接线和插头

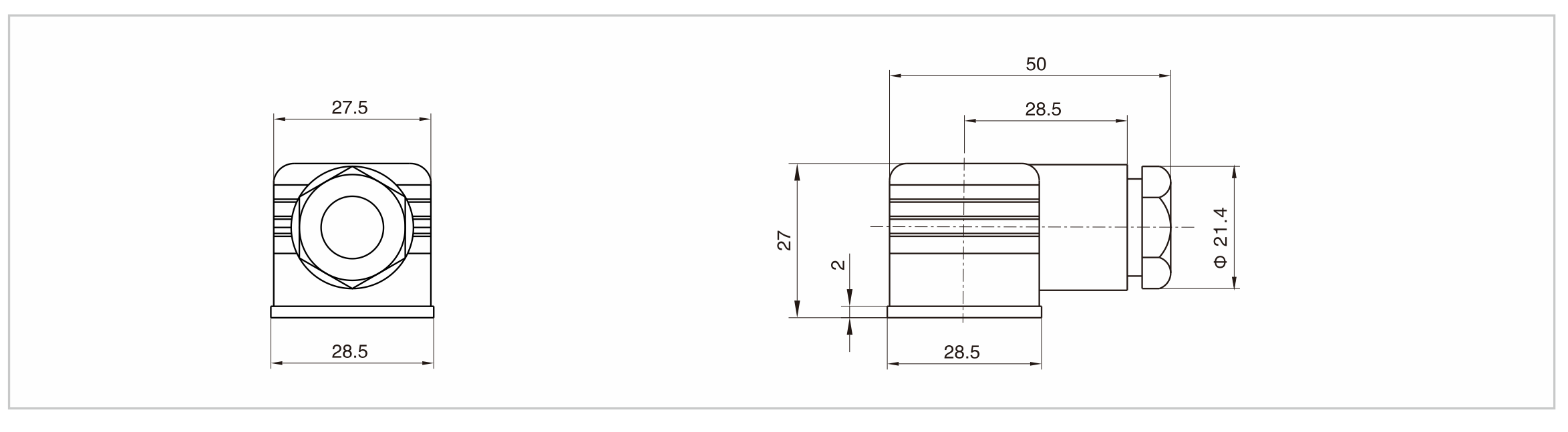

  • 插头外形尺寸
  • 位移传感器

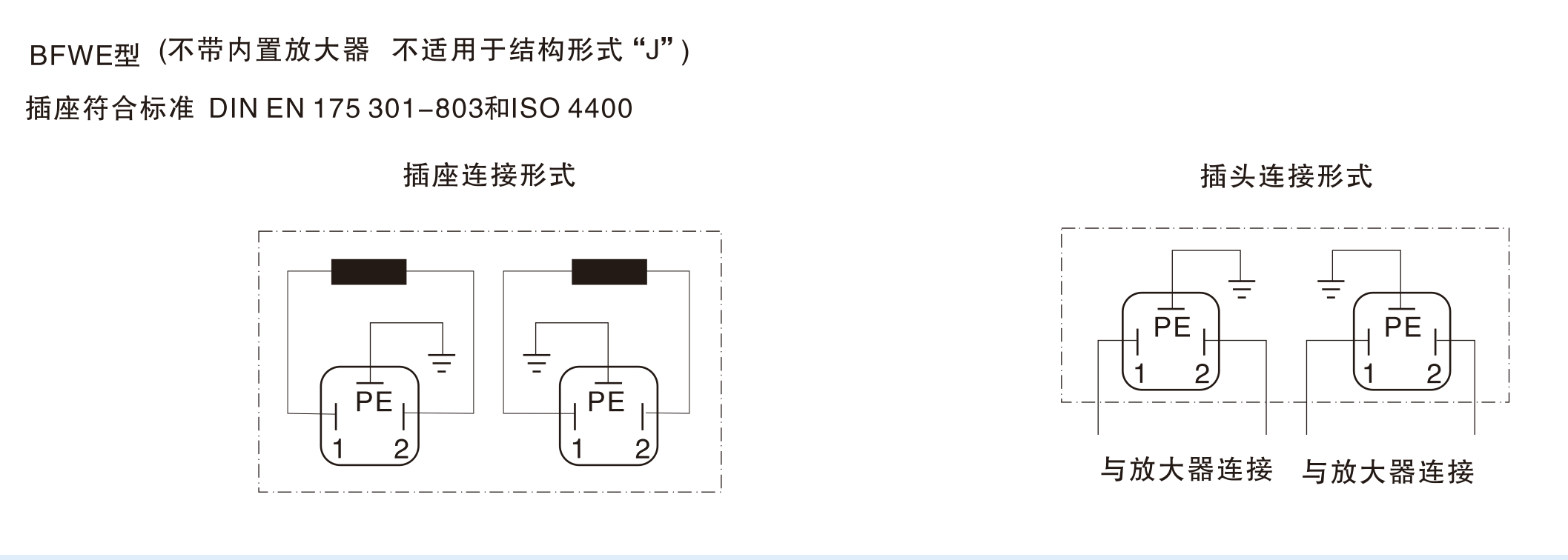

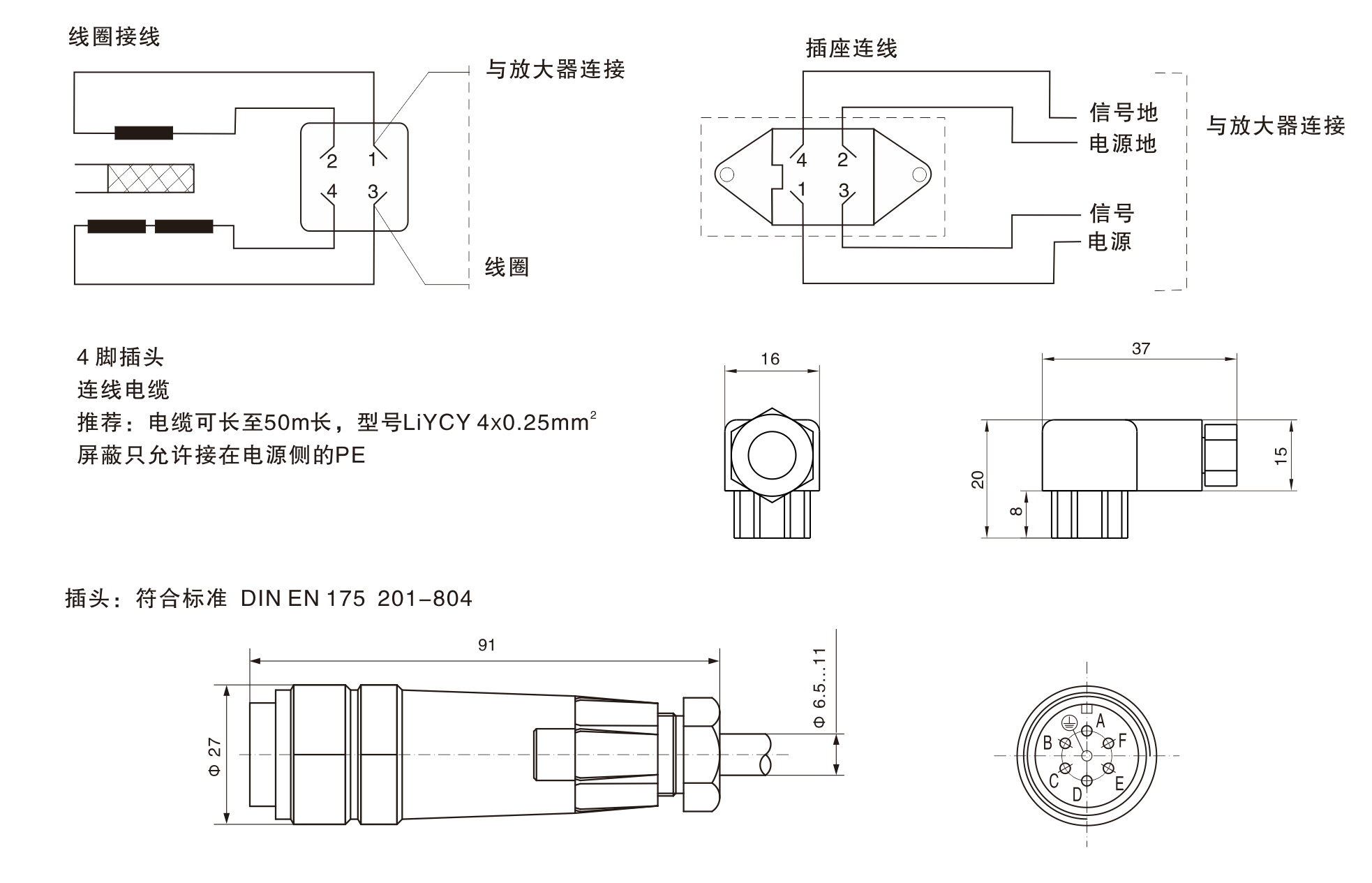

  • 插头的接线图

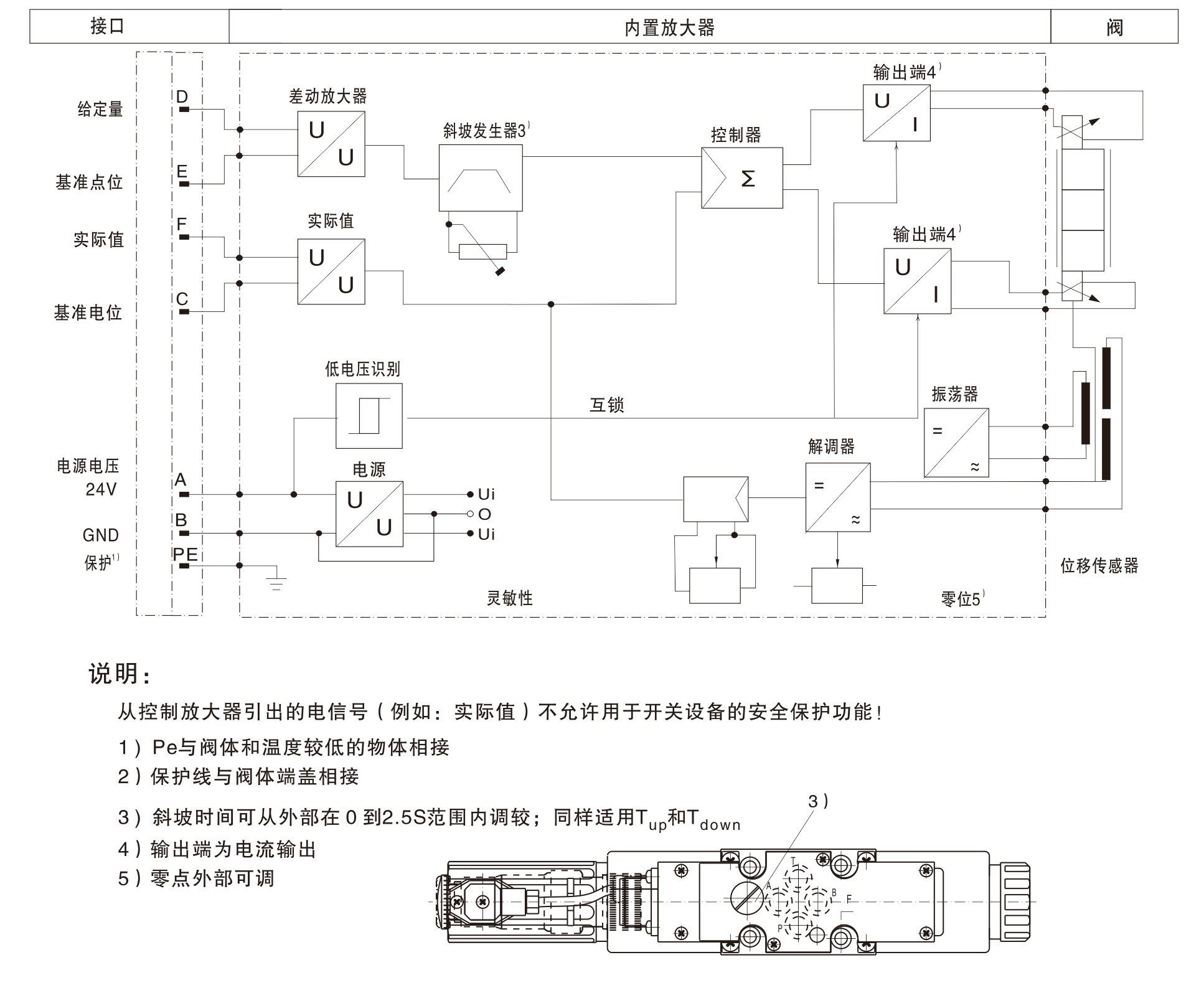

  • 内置放大器的方框图/接线图
  • 特性曲线

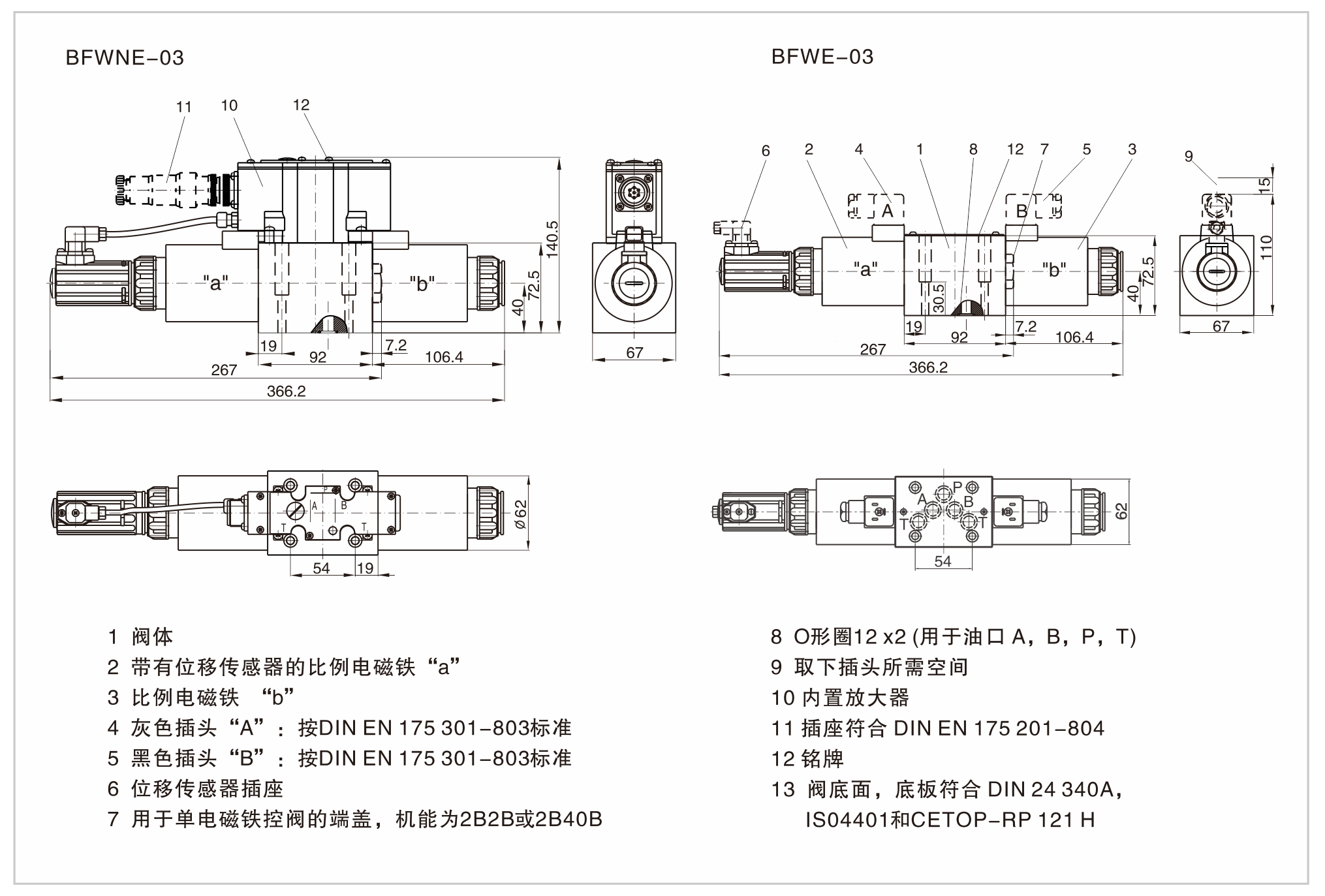

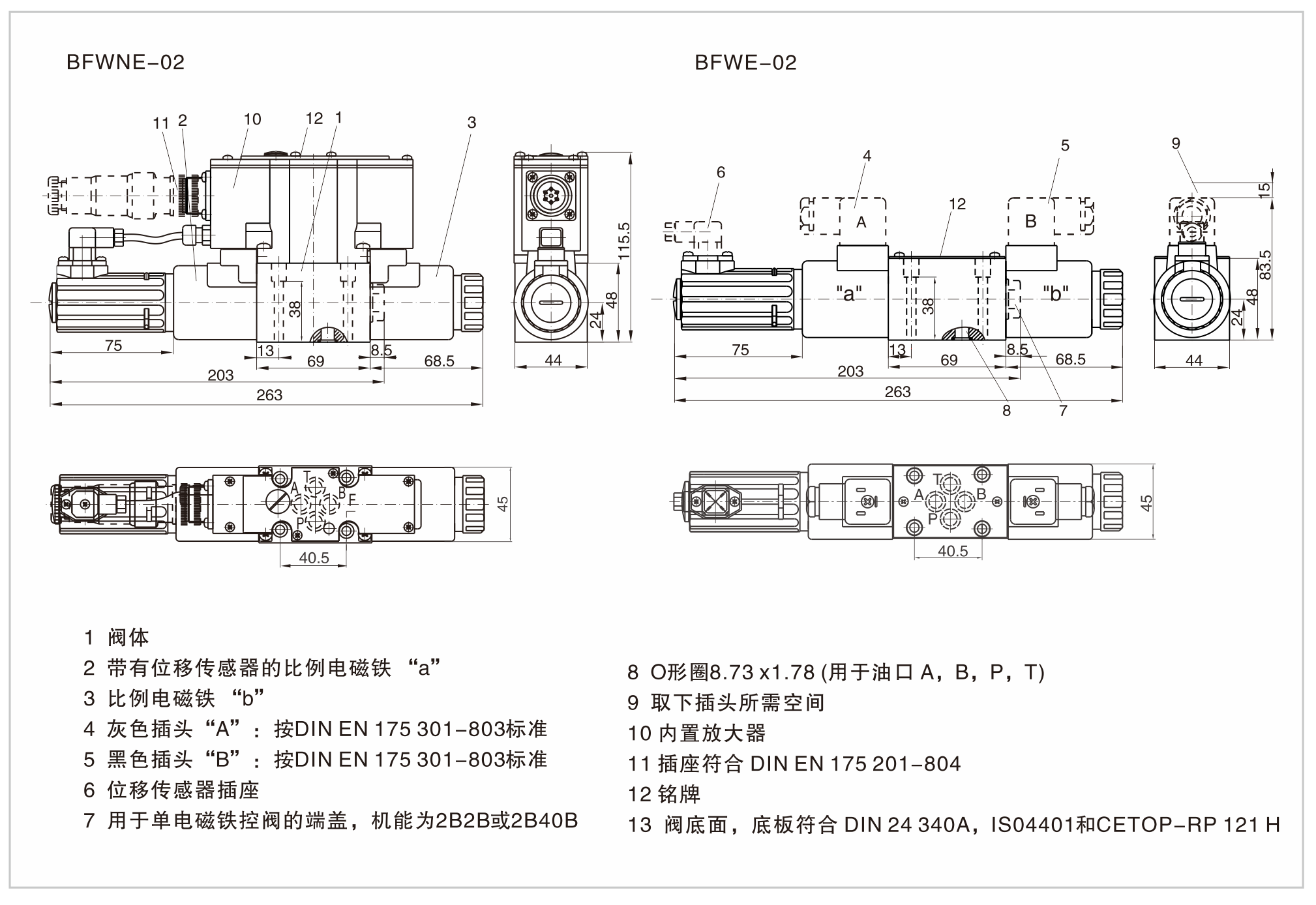

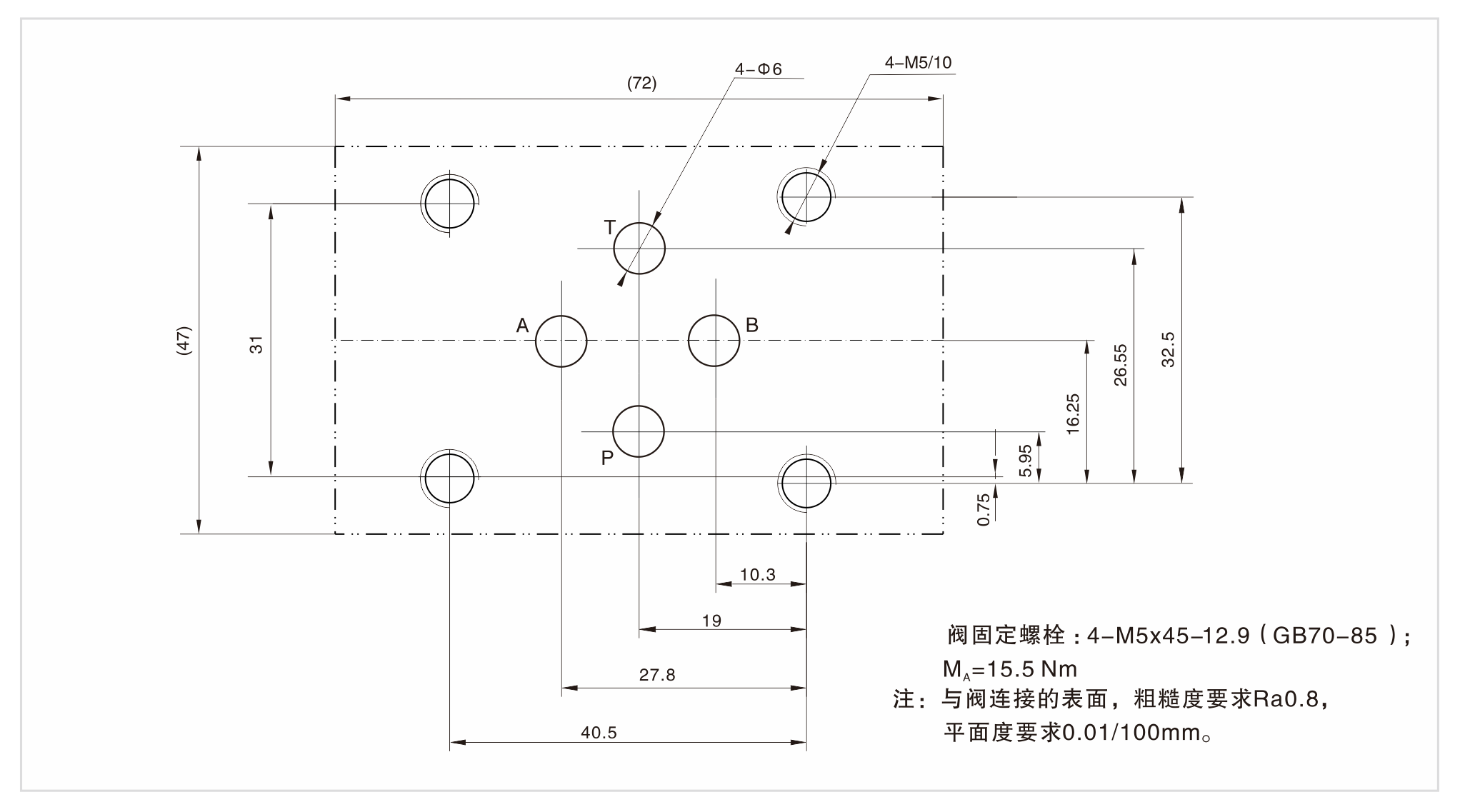

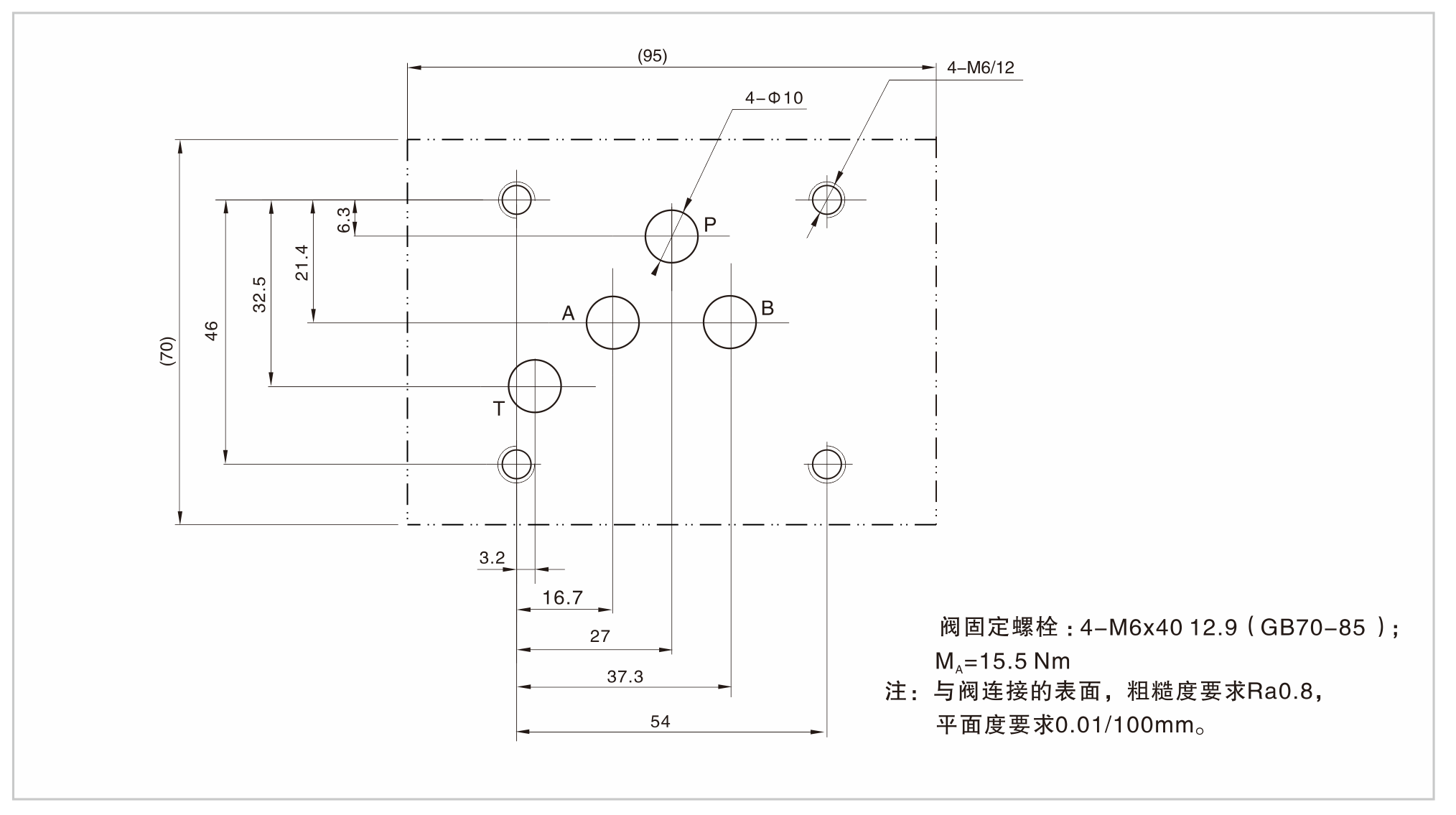

  • 元件尺寸和图例说明
  • 技术参数(使用时如果超出了规定的技术参数的范围,请向华液公司咨询)

    型号

    BFWE

    BFWNE

    安装位置

    任意,建议优先水平安装

    贮藏温度           (°C)

    -20-80

    使用环境温度       (°C)

    -20-70

    -20-50


    液压参数(在p=100bar,矿物油HLP4+,40℃±5℃时测得)

    最高工作压力                (bar)

    油口A,B,P

    315

    油口T

    100

    额定流量qvnom在△p=10bar时(L/min)

    6通径

    8

    16

    32

    10通径

    25

    50

    75

    最大允许流量               (L/min)

    6通径

    80

    10通径

    180

    工作介质

    符合DIN51524标准的矿物油(HL,HLP);使用其它油液请向我们咨询!

    介质温度范围                (℃)

    -20~80(优先选择+40~+50)

    介质粘度范围              (mm2/s)

    20-380(优先选择30~46)

    滞环                         (%)

    ≤0.1

    反向误差                     (%)

    ≤0.05

    重复精度                     (%)

    ≤0.05

    零点位移会根据压力油 ,温度和工作温度改变而改变

    %100(K)

    0.15

    %100(bar)

    0.1

    污染度

    油液最高污染等级推荐过滤器;最小过滤比按ISO4406(C)20/18/15

    电磁铁的电气参数

    电压类型

    电流电源

    给定值信号

    电压输入“A1”

    (V)

    ±101)

    ±10

    电流输入“F1”

    (mA)

    4~20

    每个电磁铁最大电流(A)

    2.5

    2.5

    线圈电阻         (Ω)

    20℃时的冷值

    6通径2.7     10通径3.7

    最大热值

    6通径4.05    10通径5.55

    通电率           (%)

    100

    最高线圈温度2)   (℃)

    可达150

    电气连线

    带符合DIN EN 175 301-803及ISO4400标准的插座

    插座符合DIN EN 175301-803及ISO4400

    带符合E DIN 43 563-AM6-3标准的插座

    插座符合E DIN43 563-BF6-3/Pg11

    阀的保护形式符合标准DIN40 050

    IP65

    放大器的电气参数

    规格

    06

    10

    BFW型

    欧洲制式的放大器3)

    详见比例放大器

    欧洲制式的数字式放大器3)

    详见比例放大器

    BFWN型

    模拟式指令模组

    内置于阀内(参考A.2.5)

    供电电压

    BFWE1)

    BFWNE

    额定电压

    VDC

    24

    下限值

    V

    21/22

    19.4

    上限值

    V

    35

    放大器的电流消耗

    IMax

    A

    2

    2

    最大脉冲电流

    A

    3

    3


    1) 华液公司的控制放大器另选 ;   2) 由于电磁铁线圈表面温度可能升高,请遵守欧洲标准EN 563及EN 982; 3)单独定货

    插头

    接口形式A1

    接口形式F1

    电源

    A

    24VDC(19.4~35V);/max=2A

    电压

    B

    0V

    基准电位(实际值)

    C

    基准接 F; Re>50KΩ

    基准接 F;Re<10Ω

    差动输入

    D

    给定值±10V,Re>50KΩ

    给定值4~20mA;Re>100Ω

    E

    基准电位给定值

    测量输出(实际值)

    F

    实际值±10V,(限流5mA)

    实测值4~20mA(最大负载300Ω)

    PE

    接阀体和温度较低的物体


    给定值:加在D,E上正的给定输入值0至10V(或12至20 mA)会使阀上P口到A口,B口到T口接通。
                  加在D,E上负的给定输入值0至-10V(或12至4 mA)会使阀上P口到B口,A口到T口接通。
                  对于只在“a”侧装有电磁铁的阀(阀芯结构为2B2B和2B40B),加在D,E上正的给定输入值。
                  0至10V(或12至20 mA)会使P口到B口,A口到T口接通。

    实际值:加在F.C上正的实际输入值0至+10V(或12mA)使阀上P口到A口接通。

    连接电缆:推荐:——可长至25m,型号LiYCY 5 x 0.75mm2
                                ——可长至50m,型号LiYCY 5 x 1.0mm2
                                        电缆外径为6.5至11mm
                                        屏蔽只允许接在电源端的PE。

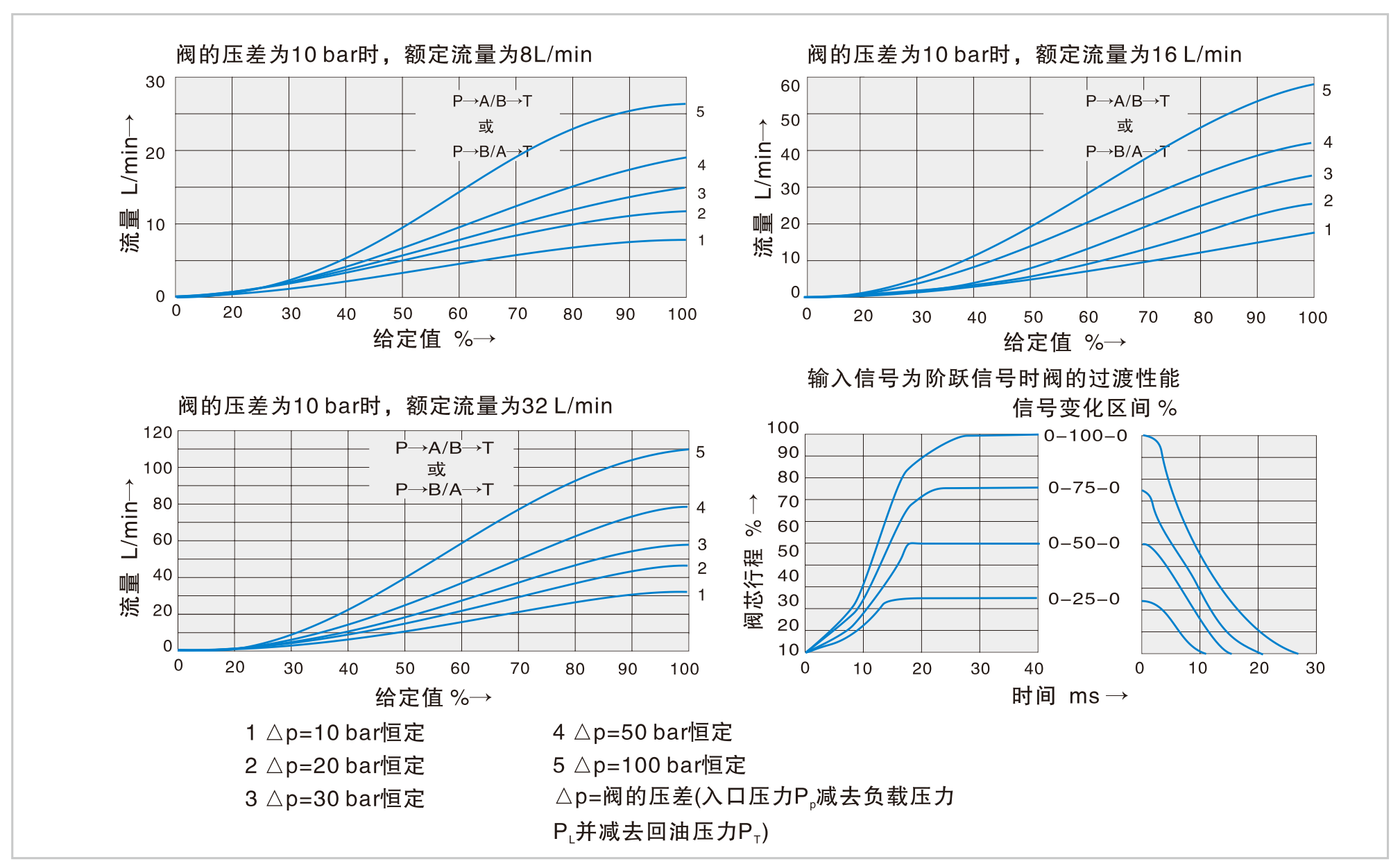

    特性曲线 (矿物油HLP46温度在40℃±5℃时测得)6通径

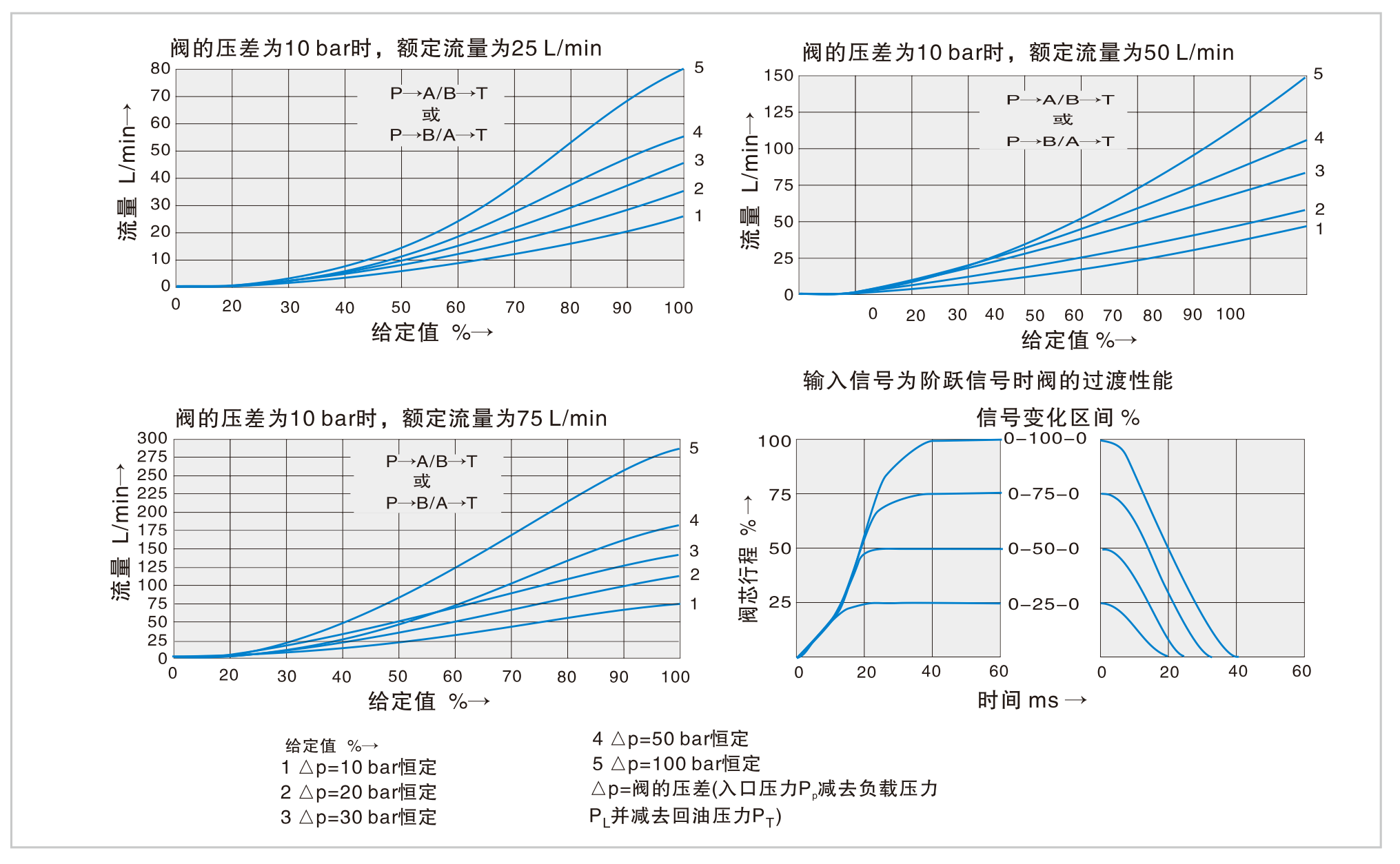

    特性曲线 (矿物油HLP46温度在40℃±5℃时测得)10通径
